VNN硬件网关简介

VNN硬件网关采用嵌入式操作系统和无风扇节能低温主机，为大量中小企业在总部构建安全远程访问平台提供了一个高效可靠的基础。

采用硬件体系架构，极大地方便了用户，同时也提高了系统的整体安全性。用户不会因为病毒等导致远程访问系统不稳定。

VNN硬件网关外观

图表 1- VNN网关--V10外观

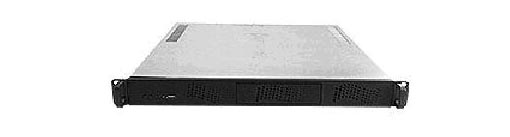

图表 2- VNN网关--V100外观

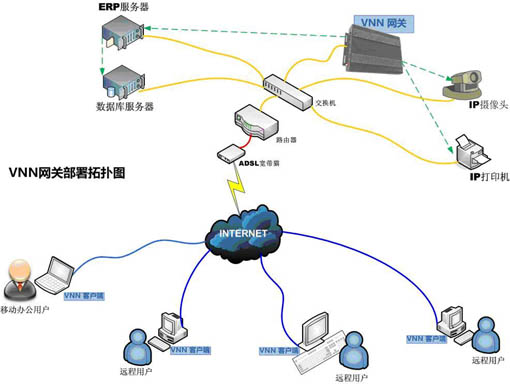

VNN硬件网关网络部署拓扑图

VNN硬件网关部署步骤

网络连接：

将VNN硬件网关接到总部的交换机的任意一个端口，只要从该端口可以通过网络访问到企业的ERP服务器就可以。

网关出厂的时候，内置的IP地址为 192.168.154.1

网关配置：

使用一台电脑，将其接到VNN硬件网关所连接的同一个交换机的一个端口。将该电脑的IP地址设为：192.168.154.2 然后通过浏览器访问 http://192.168.154.1:19293

浏览器可以看到如下登录界面：

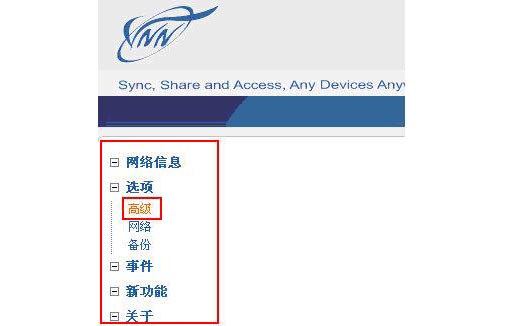

点击界面的工具--选项—高级，可以看修改网络IP地址的界面

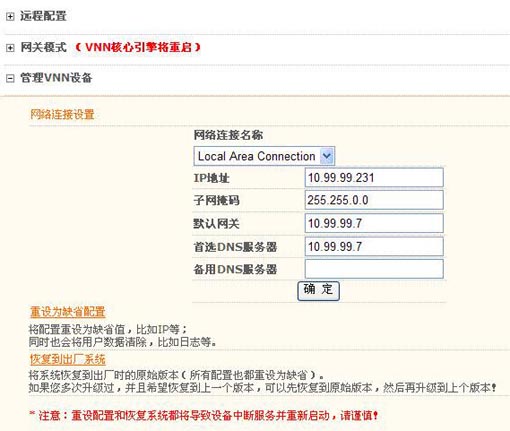

根据用户总部网络的具体情况，可以修改IP地址。下图以修改IP地址为10.99.99.231为例：

配置网关和ERP服务器的连接

在成功修改了IP的基础上，就可以通过VNN的界面来连接网关和应用服务器。

在需要被远程访问的服务器所在局域网中旁路部署VNN硬件网关，登录VNN硬件网关的配置界面进行应用发布设置，应用发布成功后所有远程VNN用户访问网关上已发布的应用来来访问内部服务器，如下图所示：

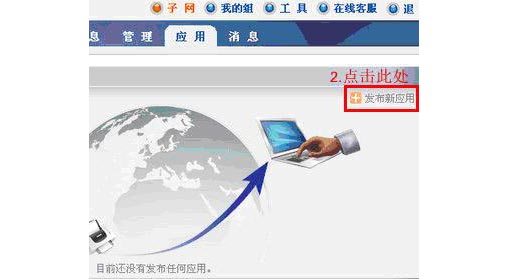

首先是登录网关的VNN帐号。登录后，可以看到应用发布的界面如下：

以上的例子，表面通过VNN硬件网关，远程用户输入http://2.3.10.187:80 就可以访问总部内网的10.99.99.106上面的一个Web 服务器。

远程用户的部署

在部署和配置好VNN硬件网关之后，就可以让远程的用户安装一个VNN客户端软件。然后登录一个VNN帐号。登录后，点击网关的帐号，就可以看到配置好的应用。点击该应用，就可以启动浏览器，访问到总部的Web服务器了。

对于非Web的ERP等服务器，远程用户登录后，只需要在相应的ERP软件客户端里面输入网关的VNN的IP地址，就可以访问总部的ERP服务器了。
